Questões de Circuitos elétricos (Lei de Ohm) no ENEM
14 no total
Uma amostra das questões. Crie uma conta para resolver todas com correção e comentário.
ENEM2024Fase unicaQuestao 131FísicaCircuitos elétricos (Lei de Ohm)Dificil

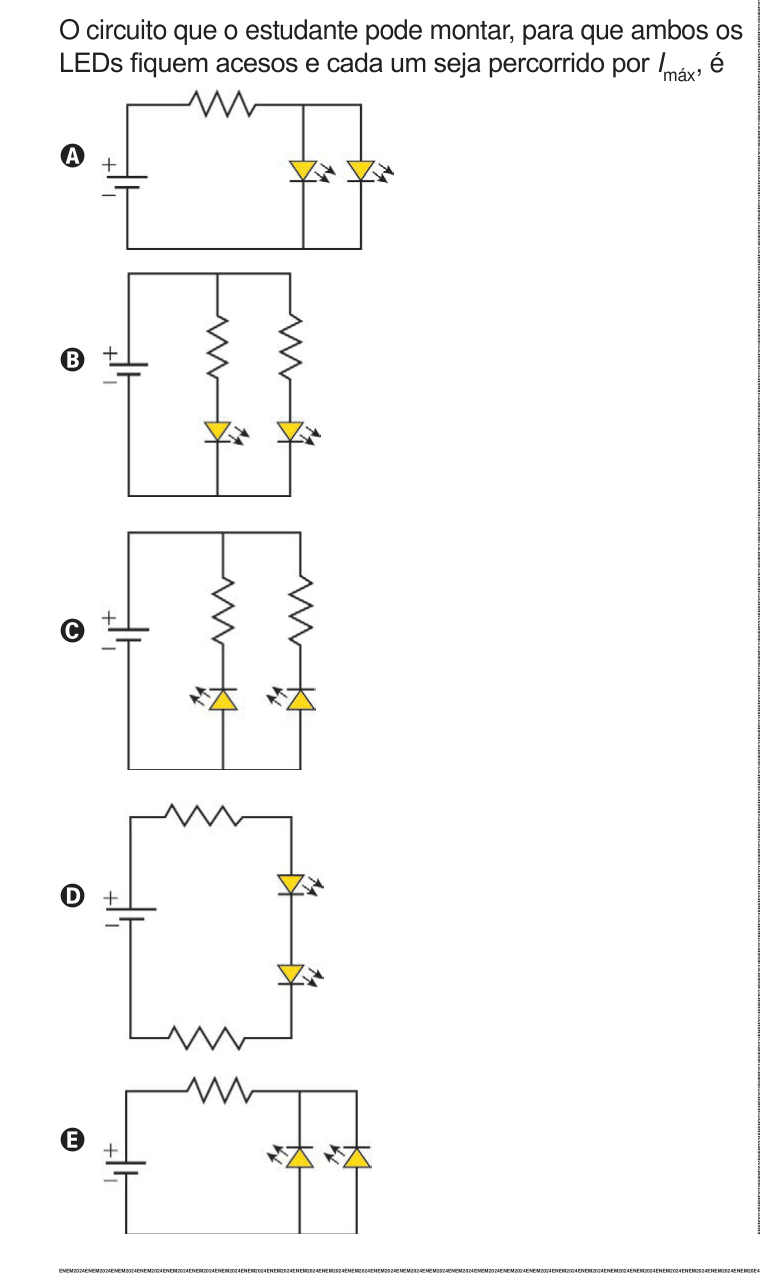

O LED é um dispositivo eletrônico que conduz corrente elétrica em um único sentido, sendo caracterizado por uma tensão e uma corrente máxima de funcionamento, Imáx. Um LED acende apenas se a corrente que o percorre está no sentido permitido e se a diferença de potencial à qual está submetido é igual ou superior à sua tensão de funcionamento. A figura ilustra o símbolo do LED usado na representação de circuitos. Um estudante de física analisa as propriedades do LED em um circuito simples de corrente contínua. Ele dispõe dos seguintes materiais: uma bateria ideal de 4,5 V; dois LEDs de tensão 3,0 V e Imáx = 1,0 mA cada; e dois resistores de 1,5 kΩ cada. O circuito que o estudante pode montar, para que ambos os LEDs fiquem acesos e cada um seja percorrido por Imáx, é
Imagens anexadas
A)Ver alternativa A na figura.
B)Ver alternativa B na figura.
C)Ver alternativa C na figura.
D)Ver alternativa D na figura.
E)Ver alternativa E na figura.
ENEM2024Fase unicaQuestao 132FísicaCircuitos elétricos (Lei de Ohm)Muito dificil

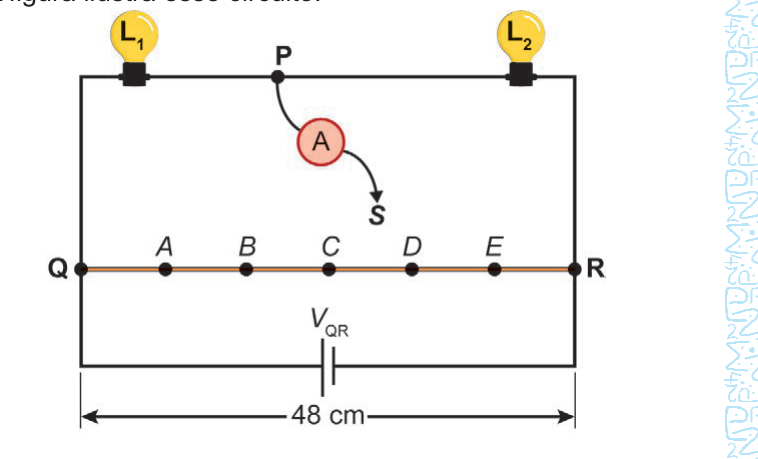

Uma caixa decorativa utiliza duas pequenas lâmpadas, L1 (6 V – 9 W) e L2 (12 V – 18 W), ligadas em série a uma bateria de tensão VQR. Um fio resistivo QR, de 48 centímetros, está ligado em paralelo à bateria. Cinco pontos, A, B, C, D e E, dividem o fio QR em seis segmentos de comprimentos iguais. O circuito também tem um amperímetro com dois terminais. Um dos terminais (P) está ligado ao fio entre as duas lâmpadas. O outro terminal (S) está livre e será ligado ao fio QR. Dependendo do ponto em que esse terminal livre for conectado, ocorrerá a mudança na tensão à qual as lâmpadas são submetidas. Os demais fios do circuito têm resistências elétricas desprezíveis. A figura ilustra esse circuito. Em qual desses pontos o amperímetro deve ser conectado para que as lâmpadas acendam exatamente segundo as especificações de tensão e potência elétricas fornecidas?
Imagens anexadas
A)A
B)B
C)C
D)D
E)E
ENEM2022Fase unicaQuestao 96FísicaCircuitos elétricos (Lei de Ohm)Media
O quadro mostra valores de corrente elétrica e seus efeitos sobre o corpo humano: até 10 mA, dor e contração muscular; de 10 mA até 20 mA, aumento das contrações musculares; de 20 mA até 100 mA, parada respiratória; de 100 mA até 3 A, fibrilação ventricular; acima de 3 A, parada cardíaca e queimaduras.
A corrente elétrica que percorrerá o corpo de um indivíduo depende da tensão aplicada e da resistência elétrica média do corpo humano. Esse último fator está intimamente relacionado com a umidade da pele, que seca apresenta resistência elétrica da ordem de 500 kΩ, mas, se molhada, pode chegar a apenas 1 kΩ. Apesar de incomum, é possível sofrer um acidente utilizando baterias de 12 V. Considere que um indivíduo com a pele molhada sofreu uma parada respiratória ao tocar simultaneamente nos pontos A e B de uma associação de duas dessas baterias.
Qual associação de baterias foi responsável pelo acidente?
Imagens anexadas
A)Ver alternativa A na figura.
B)Ver alternativa B na figura.
C)Ver alternativa C na figura.
D)Ver alternativa D na figura.
E)Ver alternativa E na figura.
ENEM2022Fase unicaQuestao 119FísicaCircuitos elétricos (Lei de Ohm)Dificil
Uma lanterna funciona com três pilhas de resistência interna igual a 0,5 Ω cada, ligadas em série. Quando posicionadas corretamente, devem acender a lâmpada incandescente de especificações 4,5 W e 4,5 V. Cada pilha na posição correta gera uma f.e.m. (força eletromotriz) de 1,5 V. Uma pessoa, ao trocar as pilhas da lanterna, comete o equívoco de inverter a posição de uma das pilhas. Considere que as pilhas mantêm contato independentemente da posição. Com esse equívoco, qual é a intensidade de corrente que passa pela lâmpada ao se ligar a lanterna?
A)0,25 A
B)0,33 A
C)0,75 A
D)1,00 A
E)1,33 A
ENEM2022Fase unicaQuestao 128FísicaCircuitos elétricos (Lei de Ohm)Media
A fim de classificar as melhores rotas em um aplicativo de trânsito, um pesquisador propõe um modelo com base em circuitos elétricos. Nesse modelo, a corrente representa o número de carros que passam por um ponto da pista no intervalo de 1 s. A diferença de potencial (d.d.p.) corresponde à quantidade de energia por carro necessária para o deslocamento de 1 m. De forma análoga à lei de Ohm, cada via é classificada pela sua resistência, sendo a de maior resistência a mais congestionada. O aplicativo mostra as rotas em ordem crescente, ou seja, da rota de menor para a de maior resistência. Como teste para o sistema, são utilizadas três possíveis vias para uma viagem de A até B, com os valores de d.d.p. e corrente conforme a tabela.
Rota 1: d.d.p. (J/(carro·m)) = 510; corrente (carro/s) = 4.
Rota 2: d.d.p. = 608; corrente = 4.
Rota 3: d.d.p. = 575; corrente = 3.
Nesse teste, a ordenação das rotas indicadas pelo aplicativo será:
A)1, 2, 3.
B)1, 3, 2.
C)2, 1, 3.
D)3, 1, 2.
E)3, 2, 1.
ENEM2021Fase unicaQuestao 102FísicaCircuitos elétricos (Lei de Ohm)Media

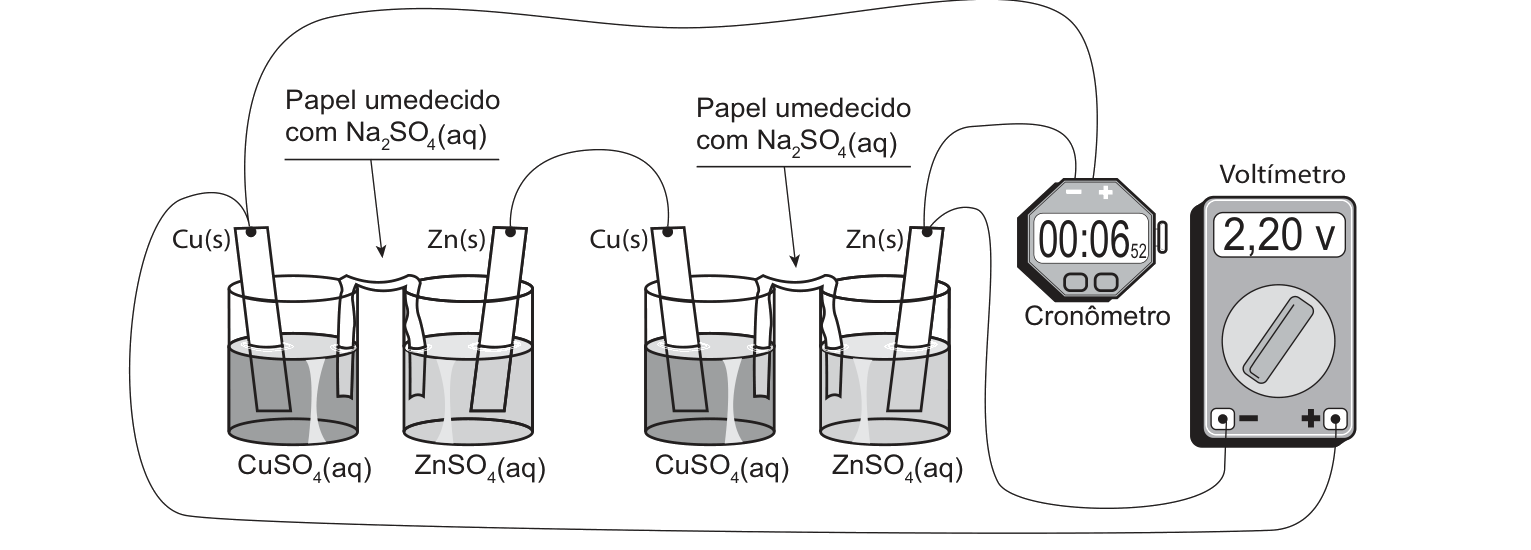

É possível ligar aparelhos elétricos de baixa corrente utilizando materiais comuns de laboratório no lugar das tradicionais pilhas. A ilustração apresenta uma montagem que faz funcionar um cronômetro digital.
A montagem é formada por duas células, cada uma constituída por um eletrodo de cobre (Cu(s)) mergulhado em solução de sulfato de cobre (CuSO4(aq)) e um eletrodo de zinco (Zn(s)) mergulhado em solução de sulfato de zinco (ZnSO4(aq)), conectados por papel umedecido com sulfato de sódio (Na2SO4(aq)). As duas células estão ligadas em série, alimentando um cronômetro e um voltímetro que registra 2,20 V.

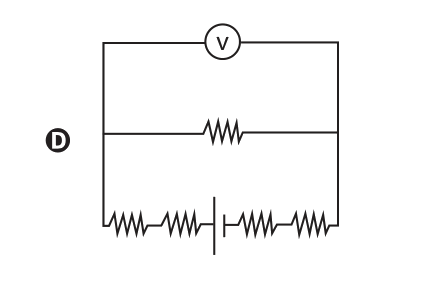

Utilizando a representação de projetos elétricos, o circuito equivalente a esse sistema é
Imagens anexadas
A)
B)
C)
D)
E)
ENEM2021Fase unicaQuestao 109FísicaCircuitos elétricos (Lei de Ohm)Media
Cientistas da Universidade de New South Wales, na Austrália, demonstraram em 2012 que a Lei de Ohm é válida mesmo para fios finíssimos, cuja área da seção reta compreende alguns poucos átomos. A tabela apresenta as áreas e comprimentos de alguns dos fios construídos (respeitando-se as mesmas unidades de medida). Considere que a resistividade mantém-se constante para todas as geometrias (uma aproximação confirmada pelo estudo).
Área | Comprimento | Resistência elétrica
Fio 1 | 9 | 312 | R1
Fio 2 | 4 | 47 | R2
Fio 3 | 2 | 54 | R3
Fio 4 | 1 | 106 | R4
WEBER, S. E. et al. Ohm's Law Survives to the Atomic Scale. Science, v. 335, jan. 2012 (adaptado).
As resistências elétricas dos fios, em ordem crescente, são
A)R1<R2<R3<R4.
B)R2<R1<R3<R4.
C)R2<R3<R1<R4.
D)R3<R2<R1<R4.
E)R4<R3<R2<R1.
ENEM2021Fase unicaQuestao 126FísicaCircuitos elétricos (Lei de Ohm)Dificil

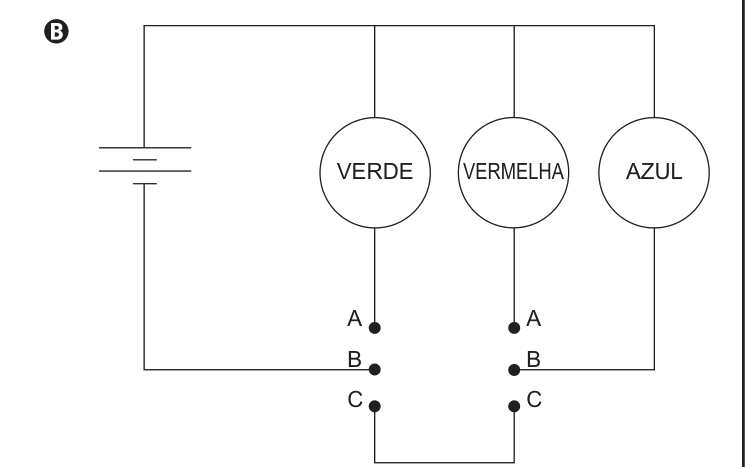

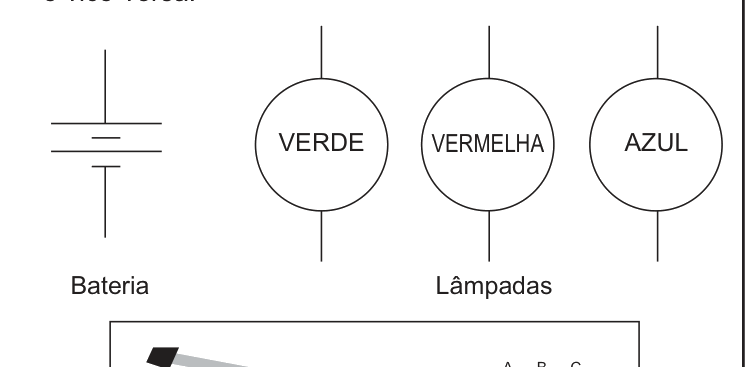

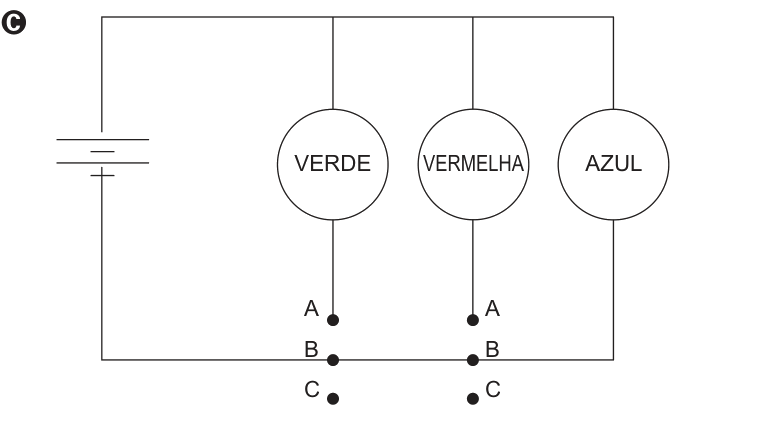

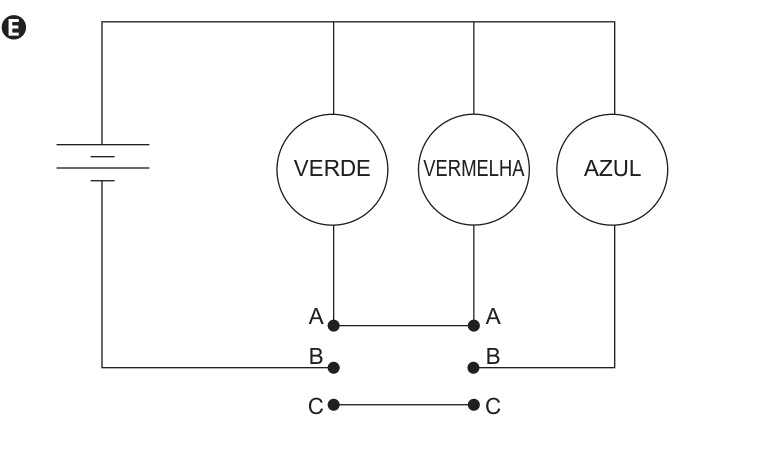

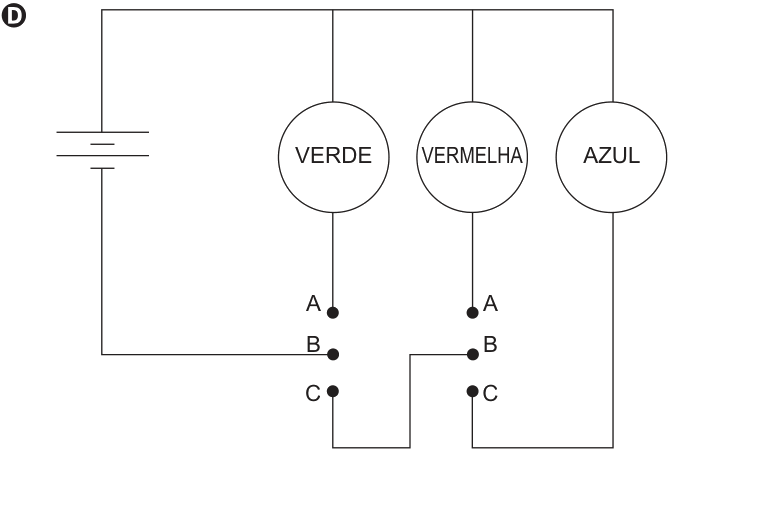

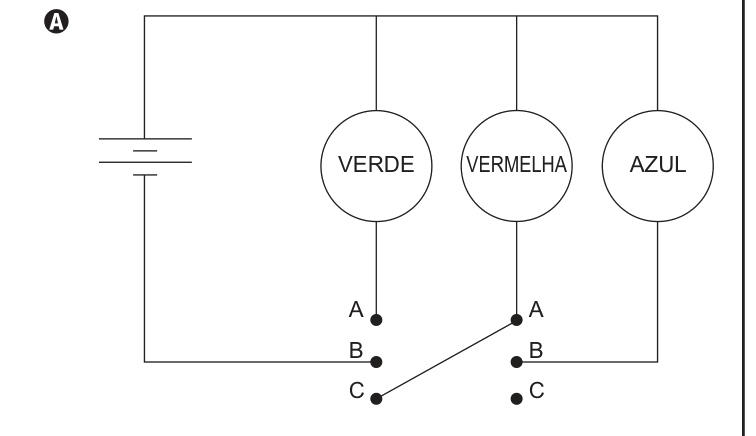

Um garoto precisa montar um circuito que acenda três lâmpadas de cores diferentes, uma de cada vez. Ele dispõe de cores diferentes, uma de cada vez. Ele dispõe das lâmpadas, de fios, uma bateria e dois interruptores, conforme ilustrado, sendo cada um com seu símbolo de três pontos. Quando esse interruptor fecha AB, abre BC e vice-versa.
O garoto fez cinco circuitos elétricos usando os dois interruptores, mas apenas satisfaz a sua necessidade. Esse circuito é representado por
Imagens anexadas
A)
B)
C)
D)
E)
ENEM2020Fase unicaQuestao 116FísicaCircuitos elétricos (Lei de Ohm)Dificil

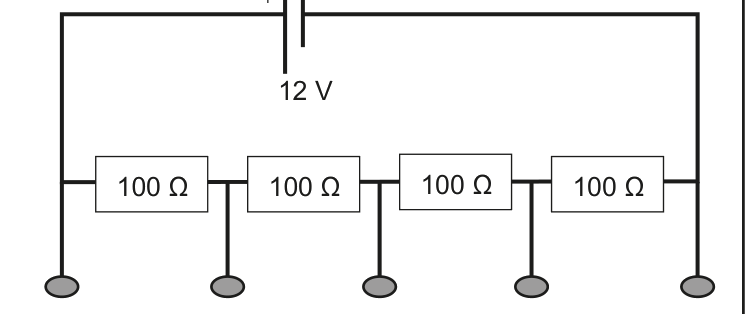

Um estudante tem uma fonte de tensão com corrente contínua que opera em tensão fixa de 12 V. Como precisa alimentar equipamentos que operam em tensões menores, ele emprega quatro resistores de 100 Ω para construir um divisor de tensão. Obtém-se este divisor associando os resistores, como exibido na figura. Os aparelhos podem ser ligados entre os pontos A, B, C, D e E, dependendo da tensão especificada. Fonte CC + − 12 V 100 Ω 100 Ω 100 Ω Ele tem um equipamento que opera em 9,0 V com uma resistência interna de 10 kΩ. Entre quais pontos do divisor de tensão esse equipamento deve ser ligado para funcionar corretamente e qual será o valor da intensidade da corrente nele estabelecida?
Imagens anexadas
A)Entre A e C; 30 mA.
B)Entre B e E; 30 mA.
C)Entre A e D; 1,2 mA.
D)Entre B e E; 0,9 mA.
E)Entre A e E; 0,9 mA.
ENEM2019Fase unicaQuestao 126FísicaCircuitos elétricos (Lei de Ohm)Dificil

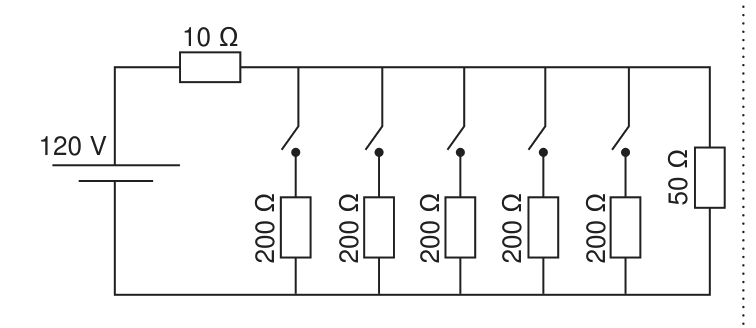

Uma casa tem um cabo elétrico mal dimensionado, de resistência igual a 10 Ω, que a conecta à rede elétrica de 120 V. Nessa casa, cinco lâmpadas de resistência igual a 200 Ω estão conectadas ao mesmo circuito que uma televisão de resistência igual a 50 Ω, conforme ilustrado no esquema. A televisão funciona apenas com tensão entre 90 V e 130 V. O número máximo de lâmpadas que podem ser ligadas sem que a televisão pare de funcionar é:
Imagens anexadas
A)1.
B)2.
C)3.
D)4.
E)5.
ENEM2018Fase unicaQuestao 108FísicaCircuitos elétricos (Lei de Ohm)Media

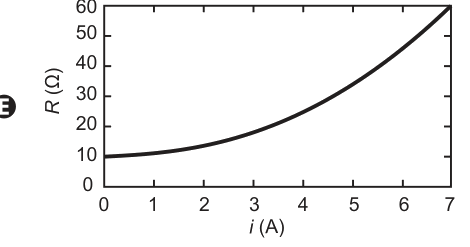

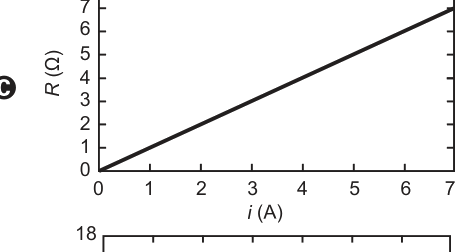

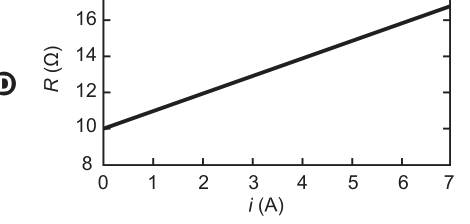

Ao pesquisar um resistor feito de um novo material, um cientista observou o comportamento mostrado no gráfico tensão versus corrente. Após a análise, concluiu que a tensão em função da corrente é dada por V=10i+i2. O gráfico da resistência elétrica R do resistor em função da corrente i é o representado na alternativa
A)
B)
C)
D)
E)
ENEM2017Fase unicaQuestao 93FísicaCircuitos elétricos (Lei de Ohm)Media

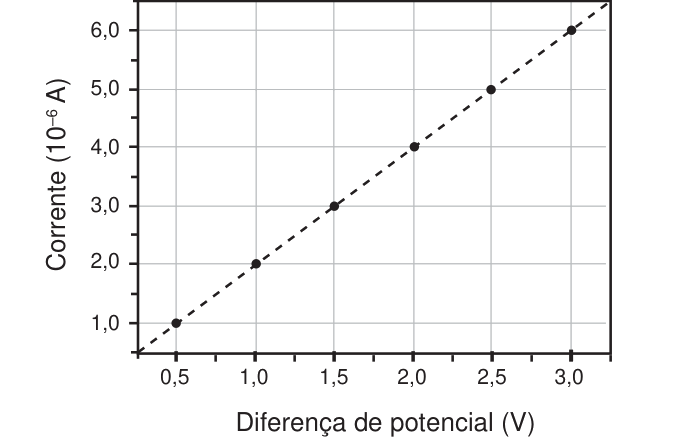

Dispositivos eletrônicos que utilizam materiais de baixo custo, como polímeros semicondutores, têm sido desenvolvidos para monitorar a concentração de amônia (gás tóxico e incolor) em granjas avícolas. A polianilina é um polímero semicondutor que tem o valor de sua resistência elétrica nominal quadruplicado quando exposta a altas concentrações de amônia. Na ausência de amônia, a polianilina se comporta como um resistor ôhmico e a sua resposta elétrica é mostrada no gráfico (corrente, em 10−6 A, em função da diferença de potencial, em V).
O valor da resistência elétrica da polianilina na presença de altas concentrações de amônia, em ohm, é igual a
