Questões de Eletrodinâmica no FAMEMA

Uma amostra das questões. Crie uma conta para resolver todas com correção e comentário.

FAMEMA20251a faseQuestao 40FísicaEletrodinâmicaMedia
O circuito da figura foi construído usando-se elementos ideais. Por meio da manipulação do reostato, que é um resistor variável e funciona conforme esquematizado, é possível controlar a corrente elétrica que se estabelece nesse circuito. Deseja-se que uma corrente elétrica de 4 A passe pelo amperímetro do circuito. Para isso, o valor da resistência elétrica Rx deverá ser de
Imagens anexadas
  1. A)5 Ω.
  2. B)6 Ω.
  3. C)4 Ω.
  4. D)8 Ω.
  5. E)9 Ω.
FAMEMA20241a faseQuestao 40FísicaEletrodinâmicaMuito dificil

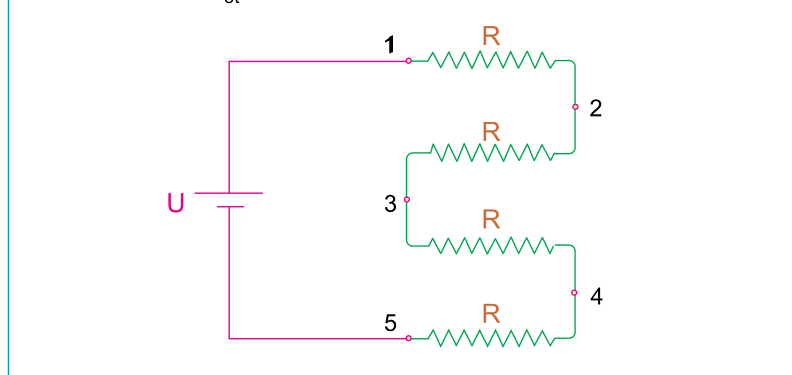

Um aquecedor elétrico é construído com 4 resistores ôhmicos de mesmo valor de resistência elétrica cada um. Os fios de ligação e o gerador são ideais. A potência elétrica total original tem valor e o circuito elétrico é o indicado na figura. Um pedaço de fio, ideal, é soldado ao circuito, nos pontos indicados pelos números 2 e 3. Promovida essa alteração, a nova potência elétrica total dissipada pelo aquecedor passa a ser
Imagens anexadas
  1. A)
  2. B)
  3. C)
  4. D)
  5. E)
FAMEMA20231a faseQuestao 40FísicaEletrodinâmicaDificil
Um circuito construído com elementos ideais possibilita a conexão de um resistor entre os pontos X e Y. Deseja-se que a intensidade da corrente elétrica que passa pelo resistor de 20 Ω seja de 2 A. Para que isso ocorra, entre os pontos X e Y deve ser conectado um resistor de
Imagens anexadas
  1. A)16 Ω.
  2. B)24 Ω.
  3. C)18 Ω.
  4. D)36 Ω.
  5. E)40 Ω.
FAMEMA20221a faseQuestao 40FísicaEletrodinâmicaDificil

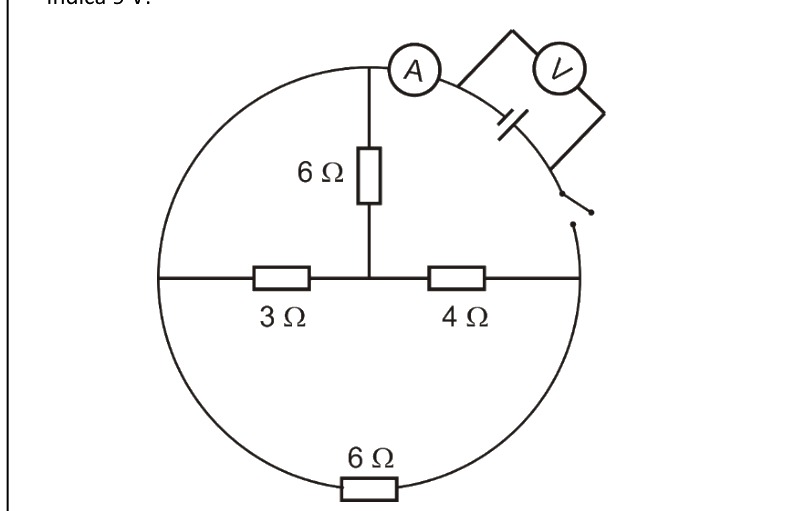

No circuito esquematizado pela figura a seguir, o voltímetro ideal indica 9 V. Quando a chave C é fechada, o voltímetro continua indicando 9 V. Já o amperímetro ideal indica
Imagens anexadas
  1. A)2 A.
  2. B)3 A.
  3. C)4 A.
  4. D)6 A.
  5. E)9 A.
FAMEMA20211a faseQuestao 40FísicaEletrodinâmicaDificil

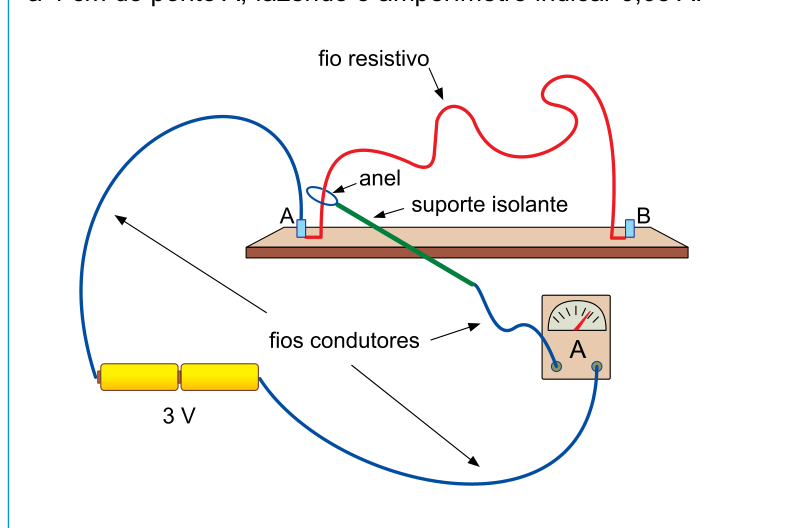

Para ilustrar as relações entre as grandezas básicas da eletrodinâmica, um professor construiu um teste de habilidade motora para seus alunos. Trata-se de um brinquedo cujo desafio é fazer um anel condutor passear ao longo de um fio resistivo e desencapado, sem tocá-lo. Como estímulo, o professor avisou que os alunos que não conseguissem evitar que o anel tocasse o fio deveriam explicar as leis de Ohm aos colegas que faltaram à aula. Na figura, é representado o momento em que um aluno toca o fio resistivo com o anel, a 4 cm do ponto A, fazendo o amperímetro indicar 0,05 A. Os fios utilizados e seus conectores, a fonte de tensão de 3 V, o amperímetro e o anel com seu suporte podem ser considerados ideais, sendo que o fio resistivo ligado entre os pontos A e B é ôhmico, mede 60 cm, tem área de secção transversal constante e está montado em uma base isolante. Os dados obtidos nessa brincadeira permitem encontrar o valor da resistência elétrica de todo o comprimento do fio resistivo. Esse valor é
Imagens anexadas
  1. A)900 Ω.
  2. B)300 Ω.
  3. C)450 Ω.
  4. D)150 Ω.
  5. E)600 Ω.
FAMEMA20201a faseQuestao 40FísicaEletrodinâmicaDificil

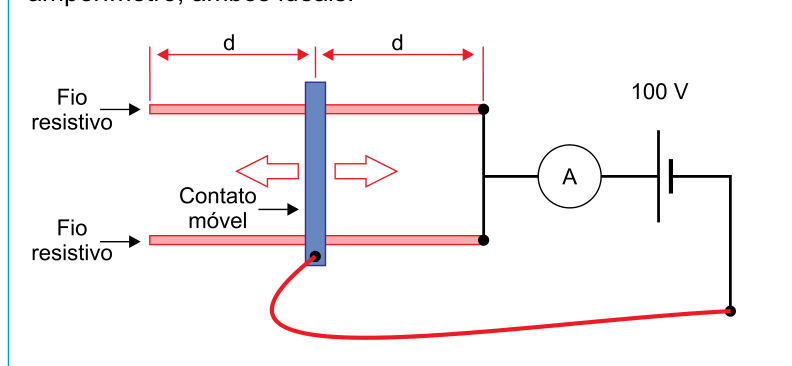

Um potenciômetro foi construído utilizando-se dois fios resistivos ôhmicos, paralelos, de mesmo comprimento e mesma resistência elétrica. Os fios são tocados por um contato móvel, de resistência desprezível, que desliza perpendicularmente aos fios, tornando todo o conjunto um potenciômetro. Este potenciômetro está ligado a um gerador de 100 V e a um amperímetro, ambos ideais. Quando o contato móvel do potenciômetro se encontra na posição indicada na figura, o amperímetro indica a passagem de uma corrente elétrica de 5 A. Individualmente, cada um dos fios resistivos que constituem o potenciômetro apresenta, entre seus extremos, a resistência elétrica de
Imagens anexadas
  1. A)80 Ω.
  2. B)40 Ω.
  3. C)20 Ω.
  4. D)100 Ω.
  5. E)60 Ω.
FAMEMA20191a faseQuestao 40FísicaEletrodinâmicaMedia

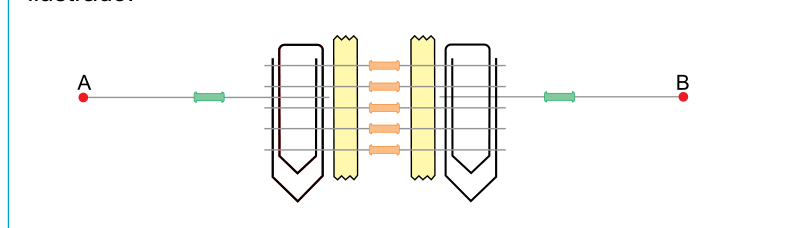

Um estudante de eletrônica, desejando medir valores de resistências elétricas, montou uma associação de resistores sem realizar soldagens. Para tanto, prendeu cinco resistores de 1 000 Ω com fita adesiva e isolante, conectando as extremidades desses resistores a dois clipes de papel, idênticos e de resistências elétricas desprezíveis. Para finalizar, conectou um resistor de 200 Ω a cada clipe, obtendo o arranjo ilustrado. O valor do resistor equivalente, medido entre os pontos A e B, será
Imagens anexadas
  1. A)200 Ω.
  2. B)600 Ω.
  3. C)400 Ω.
  4. D)100 Ω.
  5. E)500 Ω.
FAMEMA20181a faseQuestao 40FísicaEletrodinâmicaMedia

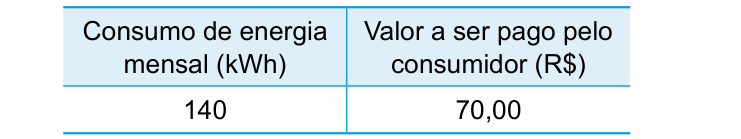

A tabela apresenta parte das informações contidas em uma conta de energia elétrica de determinada residência. Considere que, nessa residência, 8 lâmpadas de 60 W fiquem acesas durante 4 horas por dia, durante um mês de 30 dias. O valor a ser pago por esse consumo será de
Imagens anexadas
  1. A)R$ 28,80.
  2. B)R$ 21,60.
  3. C)R$ 25,20.
  4. D)R$ 14,40.
  5. E)R$ 3,60.
