Questões de Eletrodinâmica no FUVEST

Uma amostra das questões. Crie uma conta para resolver todas com correção e comentário.

FUVEST20241a faseQuestao 57FísicaEletrodinâmicaMedia

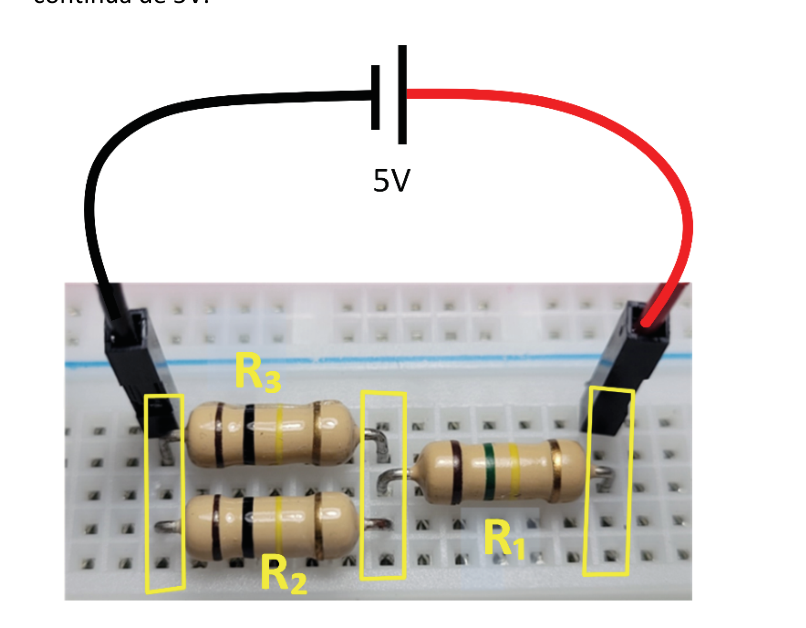

A figura mostra um circuito com três resistores (, e ) conectados em uma protoboard. Nesse tipo de placa, os cinco furos de uma mesma linha estão em curto, formando os nós do circuito. Os cabos vermelho e preto estão conectados aos terminais de uma fonte contínua de 5 V. Se kΩ e kΩ, a corrente elétrica que passa pelo resistor será de:
Imagens anexadas
  1. A)12,5 μA
  2. B)14,3 μA
  3. C)25,0 μA
  4. D)37,5 μA
  5. E)50,0 μA
FUVEST20231a faseQuestao 66FísicaEletrodinâmicaMedia
O Brasil é o país recordista mundial em queda de raios, com uma estimativa de mais de 70 milhões de eventos desse tipo por ano. Uma descarga elétrica dessas pode envolver campos elétricos da ordem de dez kilovolts por metro e um deslocamento de 30 coulombs de carga em um milésimo de segundo. Com base nessas estimativas e assumindo o campo elétrico como sendo constante, a potência associada a um raio de 100 m de comprimento corresponde a:
  1. A)30 GW
  2. B)3 GW
  3. C)300 MW
  4. D)30 MW
  5. E)3 MW
FUVEST20231a faseQuestao 67FísicaEletrodinâmicaDificil

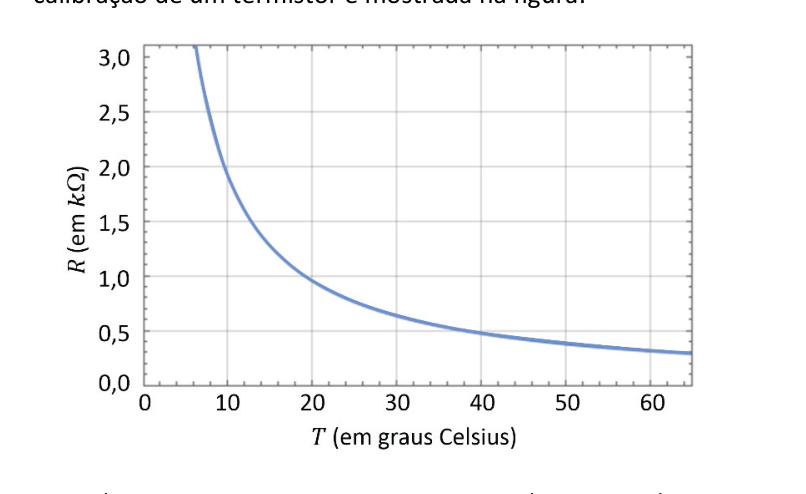

Termistores são termômetros baseados na variação da resistência elétrica com a temperatura, usados em termômetros digitais domésticos, automóveis, refrigeradores e fornos. A curva de calibração de um termistor (resistência em função da temperatura ) é mostrada na figura. Considere que o termistor se rompe quando percorrido por uma corrente maior do que 10 mA. Supondo que ele seja conectado a uma bateria de 5 V, assinale a alternativa que contém uma faixa de temperaturas em que o dispositivo sempre funcionará adequadamente: Note e adote: a relação entre a resistência , a corrente e a diferença de potencial entre os terminais é .
Imagens anexadas
  1. A)
  2. B)
  3. C)
  4. D)
  5. E)
FUVEST20221a faseQuestao 55FísicaEletrodinâmicaMedia

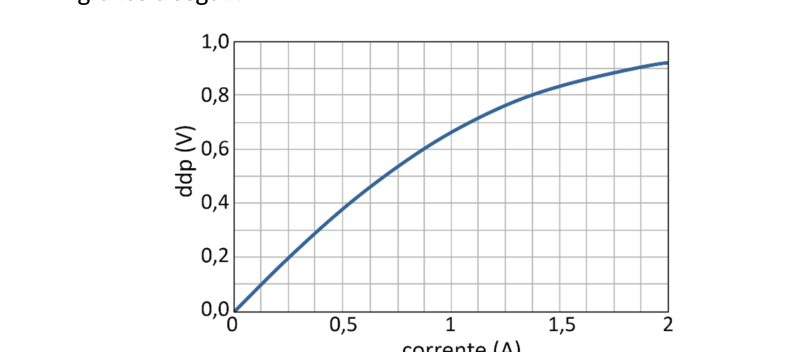

Um componente eletrônico tem curva característica mostrada no gráfico a seguir: A resistência elétrica do componente na região em que ele se comporta como um resistor ôhmico vale aproximadamente:
Imagens anexadas
  1. A)0,4 Ω
  2. B)0,6 Ω
  3. C)0,8 Ω
  4. D)1,0 Ω
  5. E)1,2 Ω
FUVEST20211a faseQuestao 53FísicaEletrodinâmicaMedia

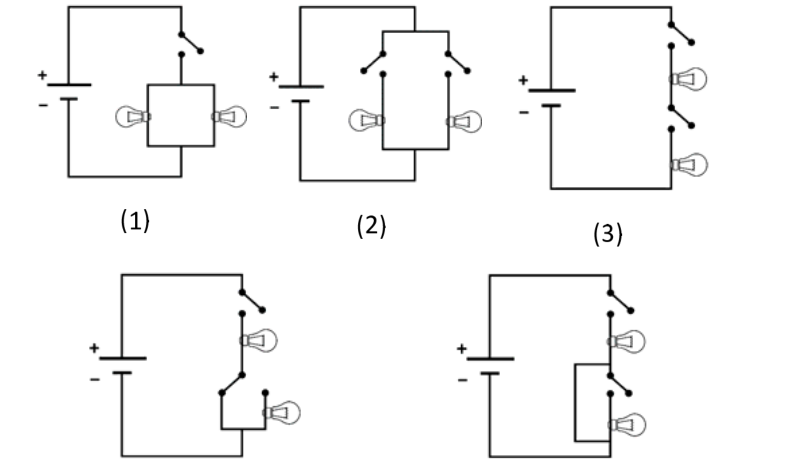

Em uma luminária de mesa, há duas lâmpadas que podem ser acesas individualmente ou ambas ao mesmo tempo, com cada uma funcionando sob a tensão nominal determinada pelo fabricante, de modo que a intensidade luminosa de cada lâmpada seja sempre a mesma. Entre os circuitos apresentados, indique aquele que corresponde a um arranjo que permite o funcionamento conforme essa descrição. Note e adote: suponha que as lâmpadas funcionem de maneira ôhmica, ou seja, da mesma forma que um resistor.
Imagens anexadas
  1. A)Circuito (1).
  2. B)Circuito (2).
  3. C)Circuito (3).
  4. D)Circuito (4).
  5. E)Circuito (5).
FUVEST20201a faseQuestao 75FísicaEletrodinâmicaDificil

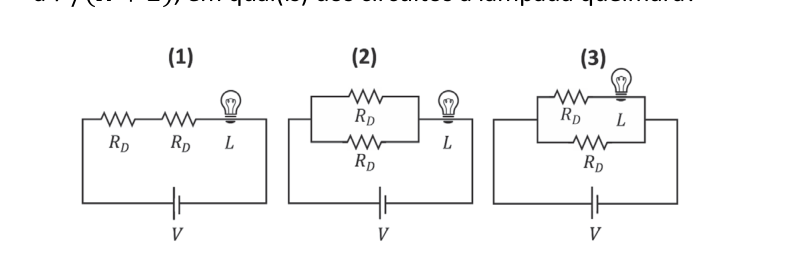

Um fabricante projetou resistores para utilizar em uma lâmpada de resistência . Cada um deles deveria ter resistência . Após a fabricação, ele notou que alguns deles foram projetados erroneamente, de forma que cada um deles possui uma resistência . Tendo em vista que a lâmpada queimará se for percorrida por uma corrente elétrica superior a , em qual(is) dos circuitos a lâmpada queimará?
Imagens anexadas
  1. A)1, apenas.
  2. B)2, apenas.
  3. C)1 e 3, apenas.
  4. D)2 e 3, apenas.
  5. E)1, 2 e 3.
FUVEST20191a faseQuestao 24FísicaEletrodinâmicaMedia
Um chuveiro elétrico que funciona em 220 V possui uma chave que comuta entre as posições "verão" e "inverno". Na posição "verão", a sua resistência elétrica tem o valor 22 Ω, enquanto na posição "inverno" é 11 Ω. Considerando que na posição "verão" o aumento de temperatura da água, pelo chuveiro, é 5 °C, para o mesmo fluxo de água, a variação de temperatura, na posição "inverno", em °C, é
  1. A)2,5
  2. B)5,0
  3. C)10,0
  4. D)15,0
  5. E)20,0
FUVEST20171a faseQuestao 62FísicaEletrodinâmicaMedia
Na bateria de um telefone celular e em seu carregador estão registradas as seguintes especificações: Bateria: ; . Carregador — Entrada AC: –, –, ; Saída DC: , . Com a bateria sendo carregada em uma rede de , a potência máxima que o carregador pode fornecer e a carga máxima que pode ser armazenada na bateria são, respectivamente, próximas de (Note e adote: AC: corrente alternada; DC: corrente contínua.)
  1. A) e .
  2. B) e .
  3. C) e .
  4. D) e .
  5. E) e .
